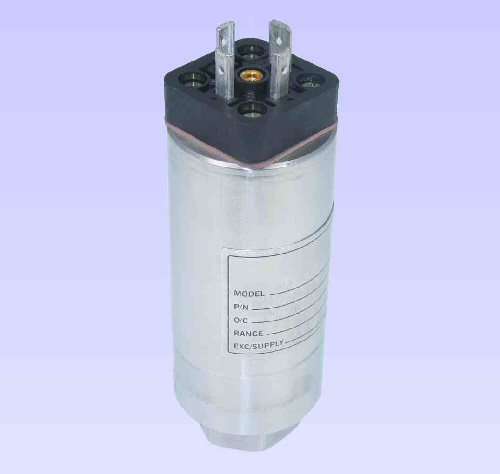

Modéle 440 Capteur/Transmetteur De Pression

Pression absolue
Pression relative
Haute résolution
Sortie 4-20mA
Grande précision
Acier inox



Ce type de capteur mesure la pression de fluide ou de gaz compatible. Ce capteur de pression existe en version relative ou absolue.

Un capteur de pression relative mesure par rapport à la pression atmosphérique. Un capteur de pression absolue mesure par rapport au vide.


Comme Fonctionne-T-il - Capteur De Pression à Jauges



Pression relative

Pression absolue


D = 38mm
Type *=délai court Gamme L
SPT440G00005* 5psi (34kPa) 66mm
SPT440G00015* 15psi (103kPa) 66mm
SPT440G00025 25psi (172kPa) 66mm
SPT440G00050* 50psi (345kPa) 66mm
SPT440G00075 75psi (517kPa) 66mm
SPT440G00100* 100psi (689kPa) 66mm
SPT440G00150 150psi (1MPa) 66mm
SPT440G00200* 200psi (1MPa) 66mm
SPT440G00300 300psi (2MPa) 66mm
SPT440G00500* 500psi (3MPa) 84mm
SPT440G00750 750psi (5MPa) 84mm
SPT440G01000* 1000psi (7MPa) 84mm
SPT440G01500 1500psi (10MPa) 84mm
SPT440G02000 2000psi (14MPa) 84mm
SPT440G02500 2500psi (17MPa) 76mm
SPT440G03000* 3000psi (21MPa) 76mm
SPT440G05000* 5000psi (34MPa) 76mm
SPT440G07500 7500psi (52MPa) 76mm
SPT440G10000* 10000psi (69MPa) 76mm
Type Gamme L
SPT440A00005 5psi (34kPa) 66mm
SPT440A00015 15psi (103kPa) 66mm
SPT440A00025 25psi (172kPa) 66mm
SPT440A00050 50psi (345kPa) 66mm
SPT440A00075 75psi (517kPa) 66mm
SPT440A00100 100psi (689kPa) 66mm
SPT440A00150 150psi (1MPa) 66mm
SPT440A00200 200psi (1MPa) 66mm
SPT440A00300 300psi (2MPa) 66mm
SPT440A00500 500psi (3MPa) 84mm
SPT440A00750 750psi (5MPa) 84mm
SPT440A01000 1000psi (7MPa) 84mm
SPT440A01500 1500psi (10MPa) 84mm
SPT440A02000 2000psi (14MPa) 84mm
SPT440A02500 2500psi (17MPa) 76mm
SPT440A03000 3000psi (21MPa) 76mm
SPT440A05000 5000psi (34MPa) 76mm
SPT440A07500 7500psi (52MPa) 76mm
SPT440A10000 10000psi (69MPa) 76mm

Spécification

Tension d'excitation acceptable9 à 32V C.C. Plage de compensation en température (minimum) -1°C
Sortie4 à 20mA Plage de compensation en température (maximum) 54°C
Charge de sortie500 Ohms Dépassement de capacité 50% P.E.
Précision±0,25% P.E. Principal matériau de construction acier inox
RésolutionInfinie Matériau de l'orifice acier inox
Coefficient de température (zéro)±0,018% P.E. /°C Raccord de pression fileté 1/4-18 NPT femelle
Coefficient de température (échelle)±0,02% de la valeur lue /°C Terminaison électrique Connecteur , connecteur associé PG9 (ou équivalent) (SAD-AA156)
Température de fonctionnement (minimum)-29°C Poids total 368g
Température de fonctionnement (maximum)85°C


Les dimensions et spécifications sont nominales. www.rdpe.com/fr/spt440.htm 20170119
Compte tenu de notre politique de développement, les spécifications peuvent changer sans préavis. Toute modification peut affecter tout ou partie des spécifications de nos matériels.
